130平方米万博客户端manbetx自建四层万博manbetx官网客户端下载万博manbetx苹果app纸及效果图

图纸编号:F840 占地面积:130平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,CAD
限时促销:688元 原价1098元 推荐等级:★★★★★
发布时间:2016-02-03
官方网站:https://tuzhizhijia.com 主体造价:26~30万(仅供参考)
软件介绍

建筑层数:四层;

建筑占地面积:11.2m*10.7m=130平方米;

建筑面积:361平方米

造价预算:26万

建筑高度:14.9米(含屋顶)坡屋顶;

设计功能

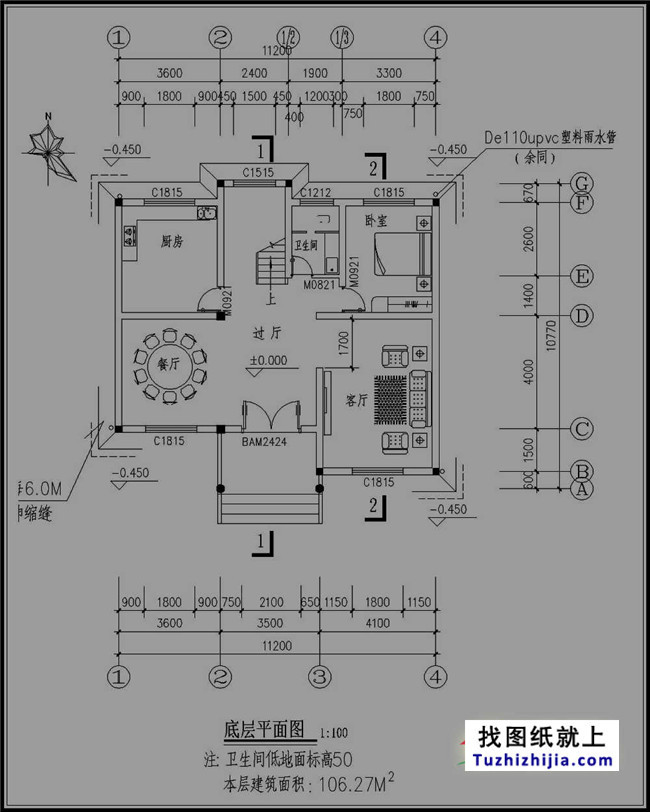

一层:过厅、餐厅、厨房、卧室、客厅、卫生间;

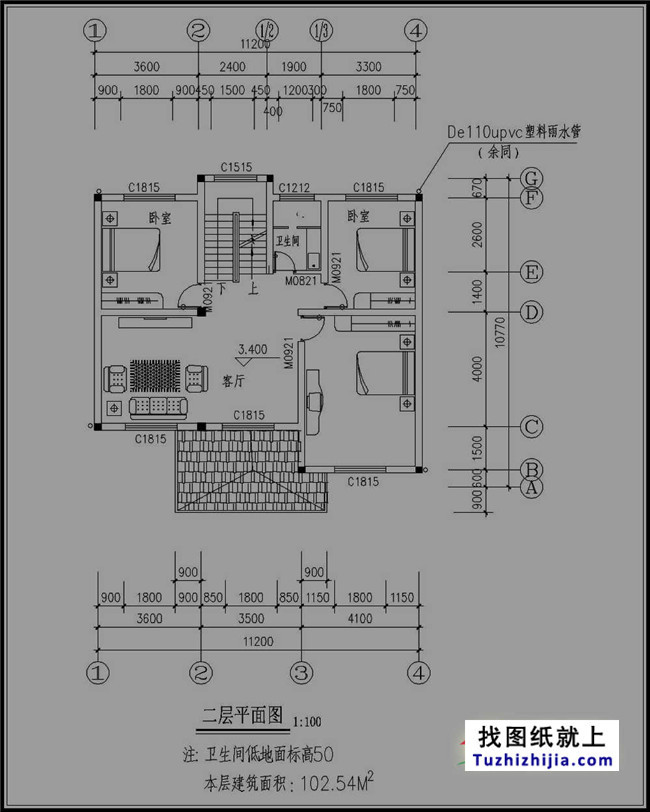

二层:2间卧室、客厅、卫生间;

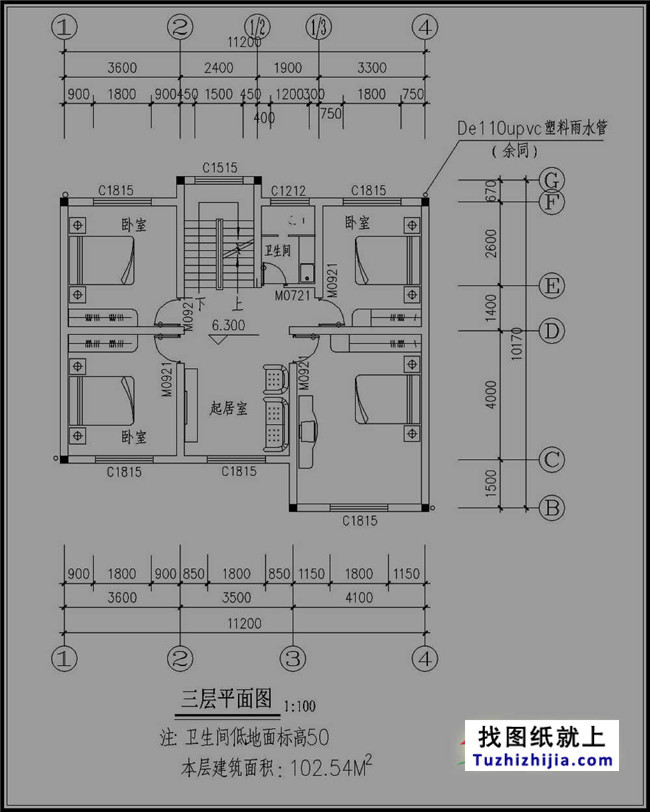

三层:起居室、3间卧室、卫生间;

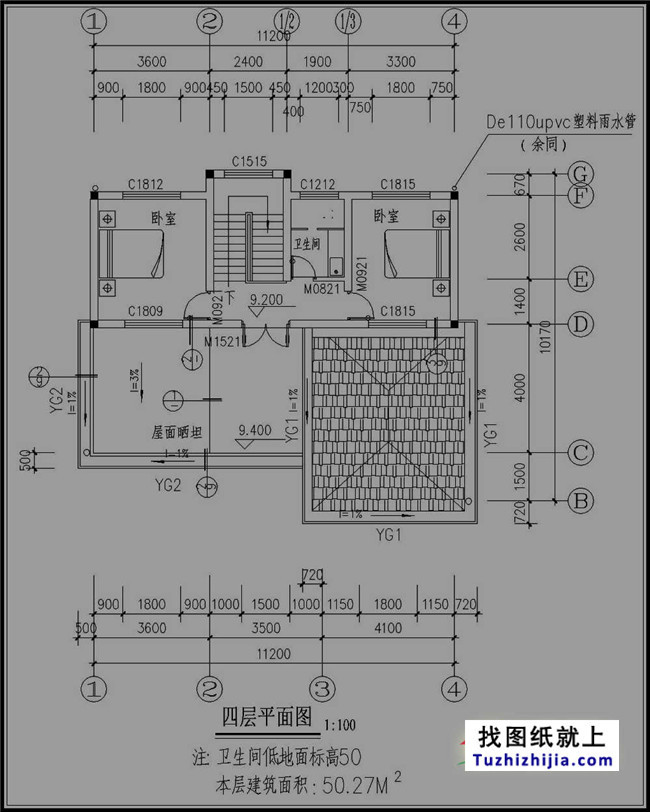

四层:2间卧室、卫生间、屋面晒台;

图纸目录

建筑:一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、东立面图、西立面图、南立面图、北立面图、墙身腰线详图、屋面大样图、1-1剖面图、2-2剖面图、3-3剖面图、门窗表及做法详图、屋面栏杆详图;

结构:基础平面图、基础详图、二层结构平面图、三层结构平面图、四层结构平面图、屋面结构平面图、楼梯间详图、圈梁做法;

给排水:给排水设计说明与图例、底层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋面给排水平面图、卫生间大样图、给排水系统图;

电气:电气设计说明 、配电系统图、底层配电平面图、二层配电平面图、三层配电平面图、四层配电平面图、四层配电平面图、 基础接地平面图、一张效果图。

130平方米中户型,总建筑面积:361.62㎡,设计年限五十年,安全等级二级,防火安全等级二级。
