140-150平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图,复式户型

图纸编号:S1528 占地面积:146平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
限时促销:588元 原价998元 推荐等级:★★★★★
发布时间:2019-11-16
官方网站:https://tuzhizhijia.com 主体造价:30万左右(仅供参考)
软件介绍

图纸介绍:145平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图,复式高端户型,欧式外观设计,外墙面用黄色真石漆和构件装饰,外观简约大气,屋面处配红色釉面瓷瓦。这款三层万博manbetx官网客户端下载,正是欧式中的经典,复式落地窗,非常有气势的罗马柱,精致的雕花和花盆,典型欧式风格的窗套,立体浮雕山花,屋檐的装饰线条,都把欧式的大气华贵体现的淋漓尽致。

占地面积:11.9m*12.38m,146平方米左右;

建筑层高:三层;

建筑高度:14.19米(含屋顶);

设计功能:

一层户型:客厅、神位、餐厅、厨房、卧室(带卫生间)、卧室、卫生间;

二层户型:客厅上空、起居室、卧室(带卫生间)、卧室(带书房衣帽间)、卧室、卫生间、阳台;

三层户型:起居室、卧室(带书房衣帽间)、卧室(带卫生间)、卧室、卫生间、露台;

图纸目录:

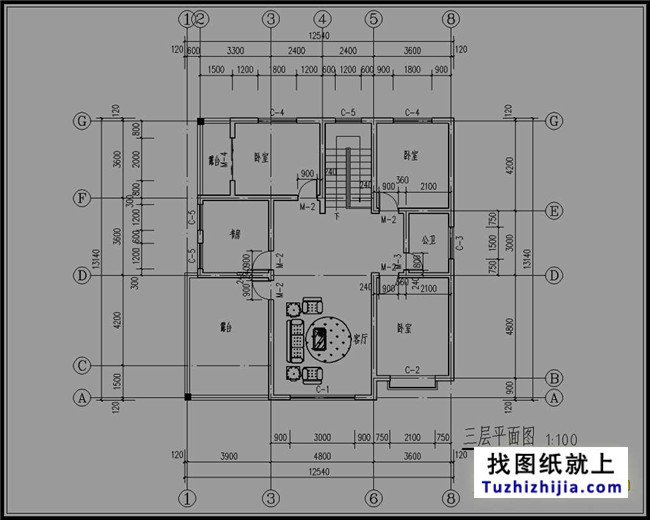

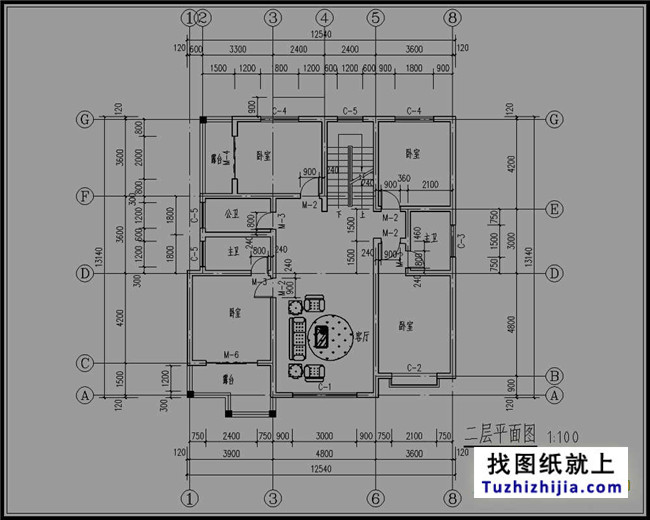

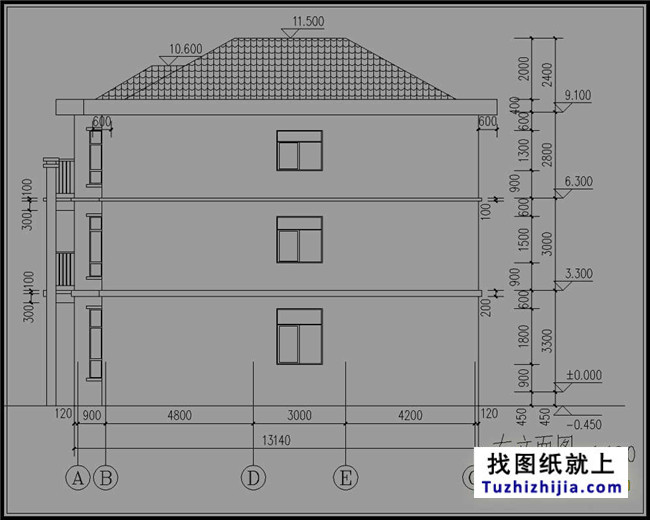

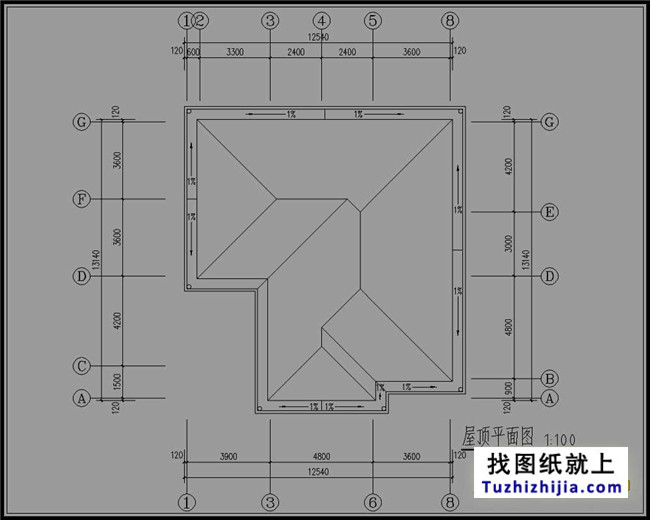

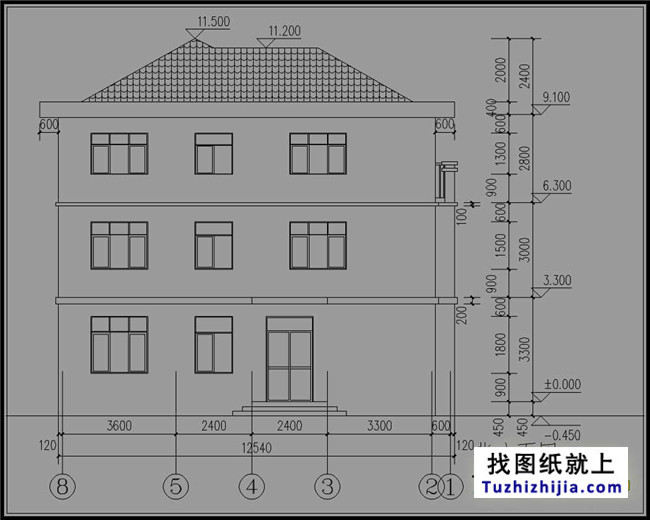

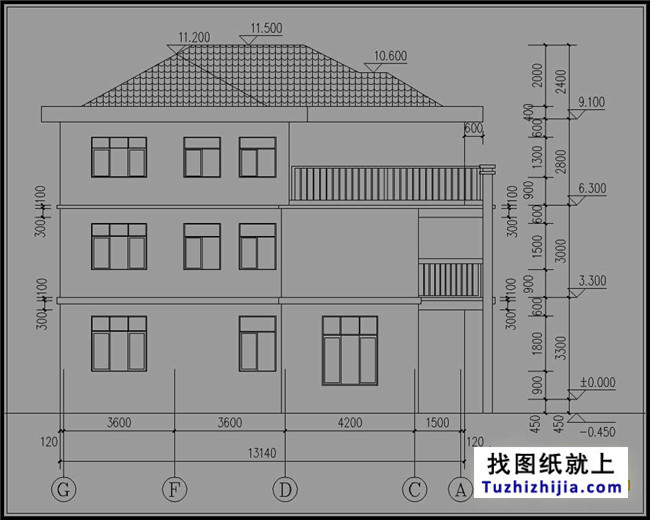

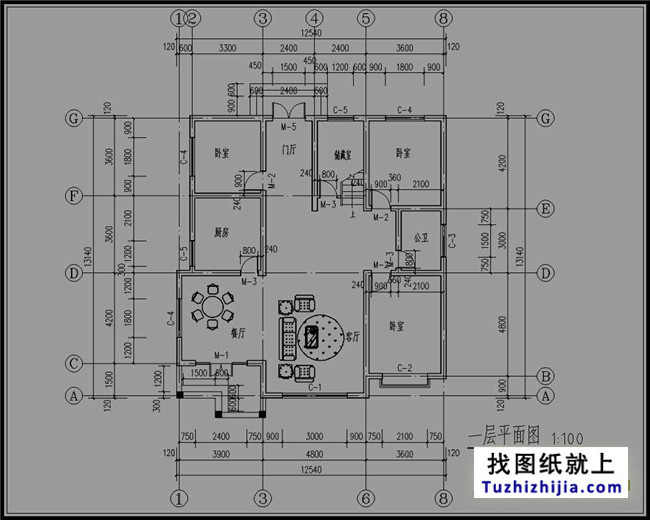

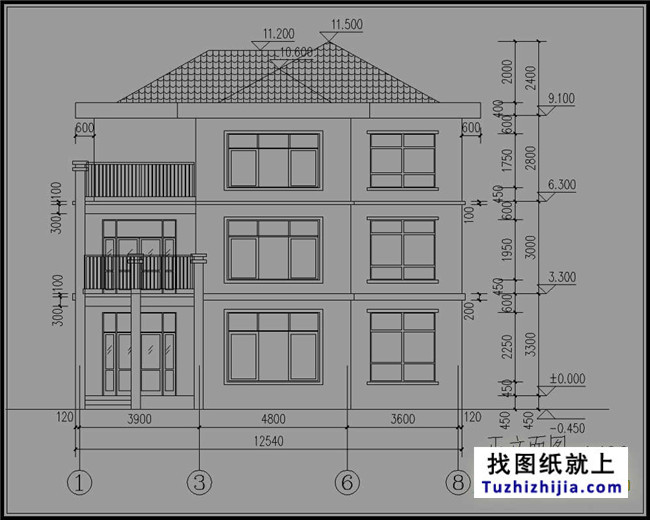

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

本套方案包含全套A3万博manbetx苹果app+彩色效果图。

145平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图

145平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图

145平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图

145平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图

145平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图

145平方米新万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图

我们只做施工队看得懂的自建房图纸
全国知名万博manbetx官网客户端下载设计品牌
图纸说明

一、本站全部图纸均包含全套万博manbetx苹果app,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
