【万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸及效果图大全】三层带露台设计

图纸编号:S1452 占地面积:200平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:框架结构
限时促销:588元 原价998元
推荐等级:★★★☆☆
发布时间:2016-02-22
官方网站:https://tuzhizhijia.com 主体造价:48万以内(仅供参考)
软件介绍

建筑占地面积:15m*13.5m;

建筑层数:三层;

建筑高度:12米(含屋顶)坡屋顶;

设计功能:

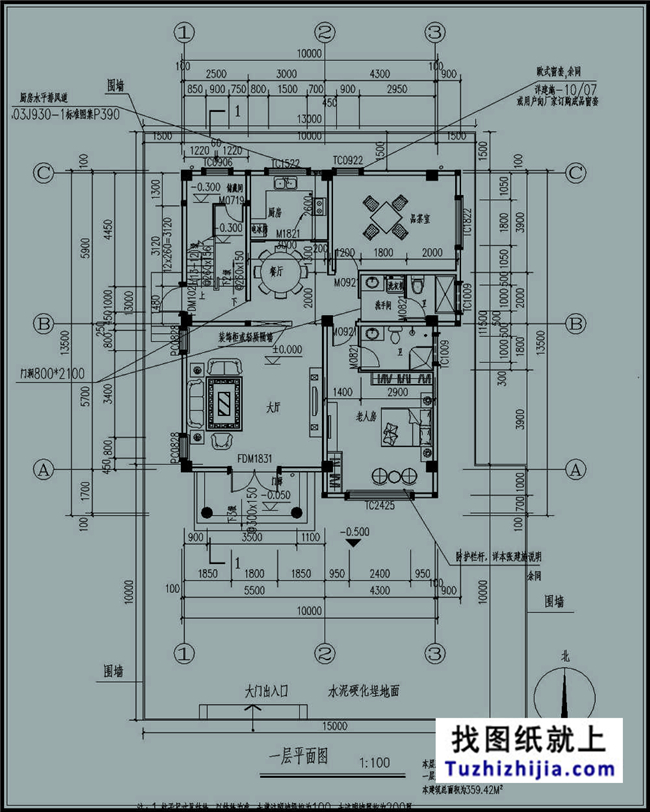

一层:大厅、老人房、餐厅、厨房、品茶室、卫生间;

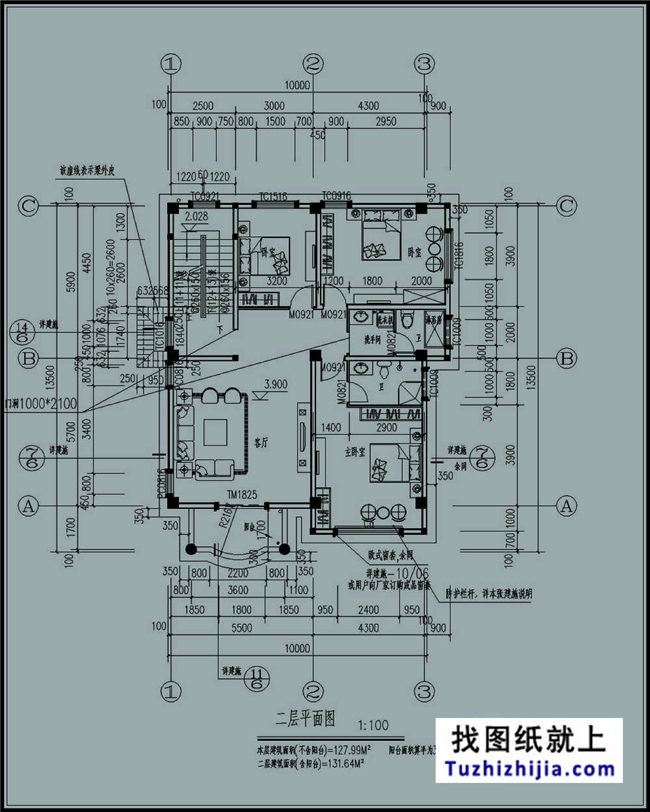

二层:客厅、主卧室、2间卧室、卫生间;

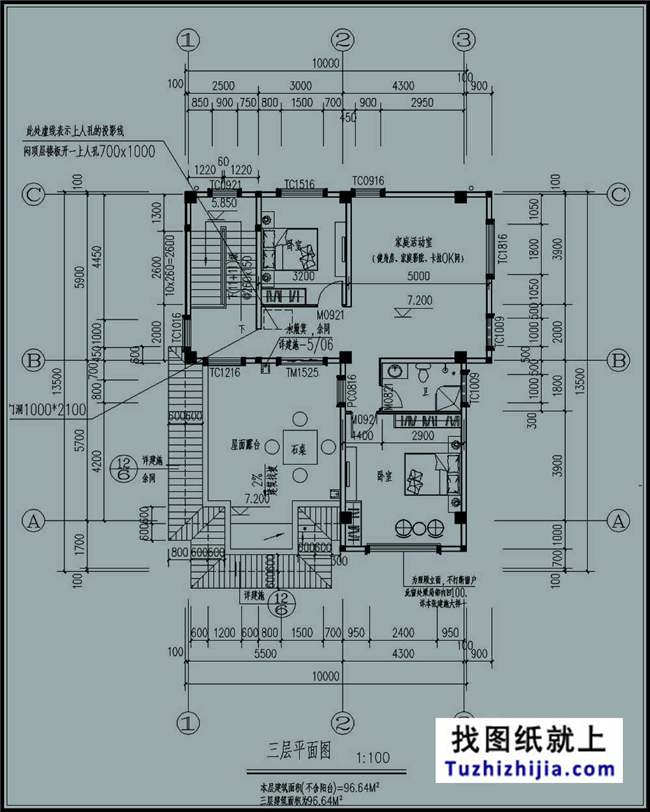

三层:屋面露台、2间卧室、家庭活动室、卫生间;

图纸目录:

建筑:效果图、一层平面图、二层平面图、三层平面图、屋顶平面图、总平面示意图、1-1楼梯剖面图、墙身大样、节点详图、东轴立面图、西轴立面图、南轴立面图、北轴立面图、室间材料表、建筑设计统一说明;

电气:电气设计总说明、一层弱电平面图、一层弱电平面图、三层弱电平面图、基础接地平面图、三层电气平面图、屋顶防雷平面图、一层电气平面图、二层电气平面图、配电系统图、配电干线示意图、智能家居配线系统图;

结构:一二层柱配筋平面图、三层肋板平面布置图、屋面层肋板平面布置图、基础平面布置图、基础梁配筋图、楼梯配筋图、二层结构平面图、二层梁配筋图、三层结构平面图、三层梁配筋图、屋面梁配筋图、屋面层结构平面图、三层柱配筋平面图、大样配筋图;

给排水:一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、给水管道透视图 、排水管道透视图、设计说明、参考图集、图例。

本工程结构形式:本工程为地上三层,钢筋混凝土框架结构。

建筑总高度:11.0m(室外地面至屋顶檐口)。一层层高为3.9米,二~三层高均为3.3m。

本工程建筑正常使用年限为50年。

本工程按七度抗震设防,防火按二级耐火等级设计。建筑设计等级为三级; 所有图纸是经过图纸之家专业工程师详细校对后,确认无误发布的,本套图纸可以直接用于建房施工,图纸齐全,请您放心!(描述只展示效果图和平面图,具体图纸数目请查看图纸目录)

 【万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸及效果图大全】三层带露台设计
 【万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸及效果图大全】三层带露台设计
 【万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸及效果图大全】三层带露台设计
 【万博客户端manbetx万博manbetx官网客户端下载万博manbetx苹果app纸及效果图大全】三层带露台设计
我们只做施工队看得懂的自建房图纸
全国知名万博manbetx官网客户端下载设计品牌
图纸说明

一、本站全部图纸均包含全套万博manbetx苹果app,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
