200平方米左右的自建新万博客户端manbetx实用型房屋万博manbetx官网客户端下载万博manbetx苹果app纸及效果图

图纸编号:S1386 占地面积:200平方米(尺寸/户型可定制)
一月销量:
建筑结构:未知,
限时促销:588元 原价998元 推荐等级:★☆☆☆☆
发布时间:2016-02-21
官方网站:https://tuzhizhijia.com 主体造价:47万左右(仅供参考)
软件介绍

 开间:13.5米 进深:16.7米

占地面积:205.67平米

建筑面积:680.19平米

设计功能:

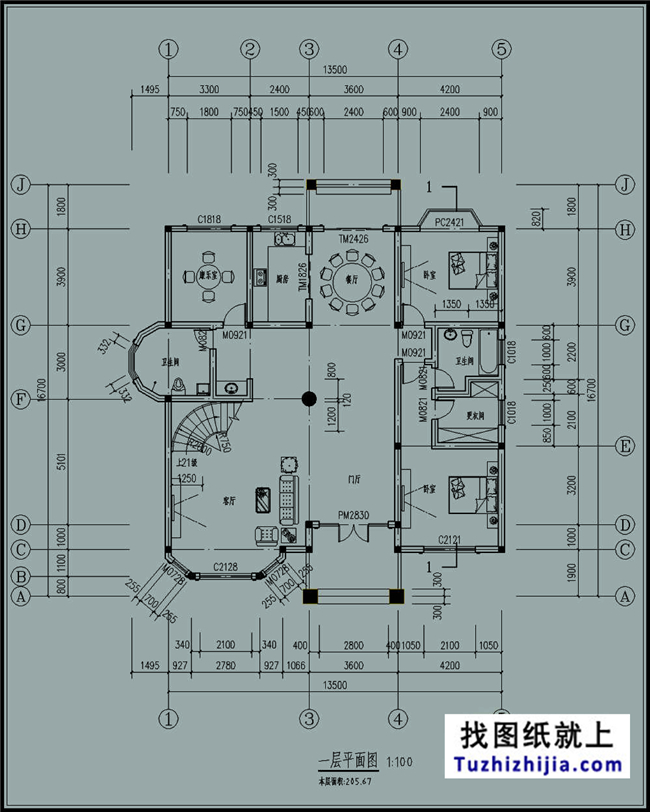

一层:客厅、餐厅、厨房、卧室x2、更衣室、康乐室、卫生间x2;

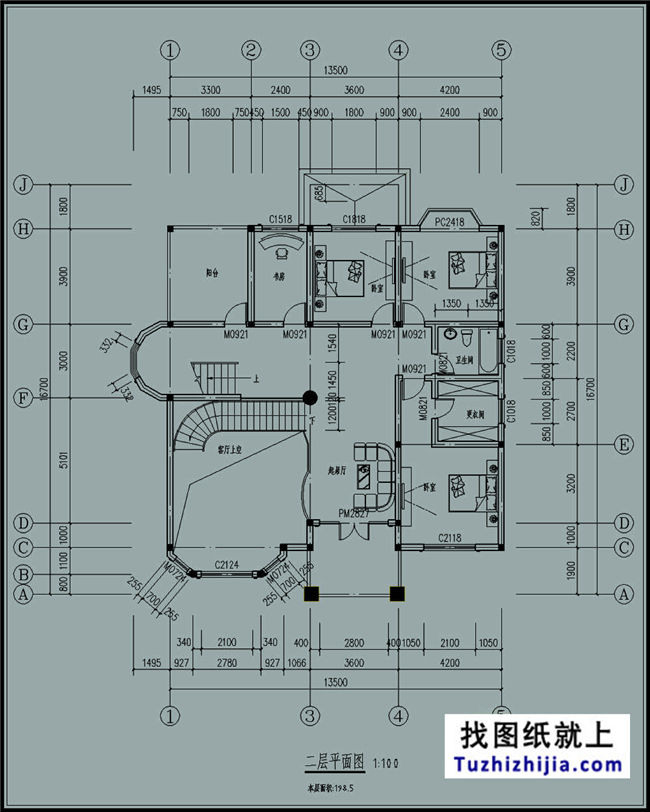

二层:客厅上空、卧室x3、更衣室、书房、卫生间、起居室、阳台x2;

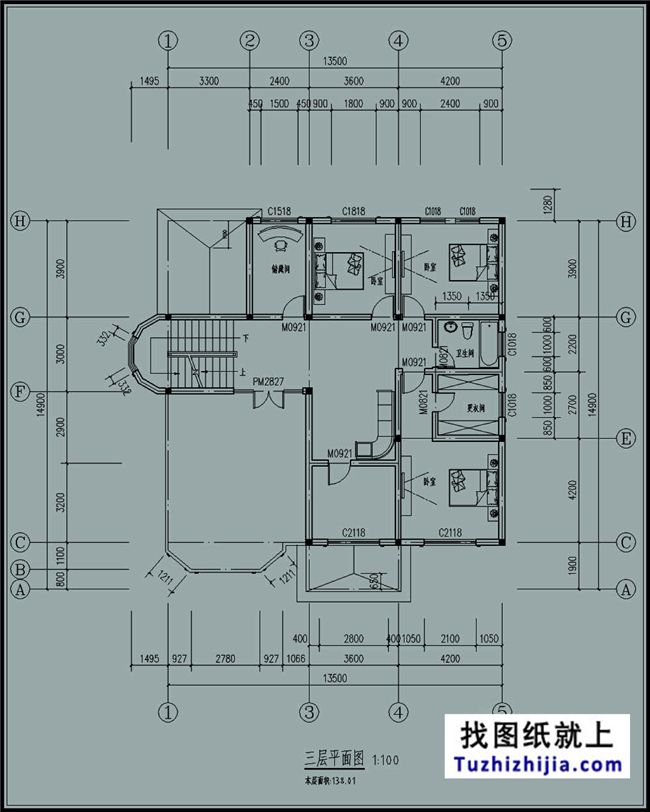

三层:卧室x 3、更衣室、储藏室、卫生间、起居室、露台;

阁楼:卧室、更衣室、储藏室;

图纸详情:

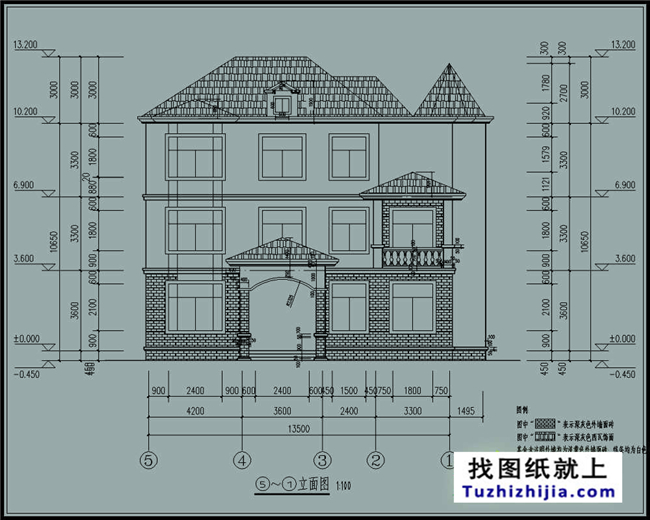

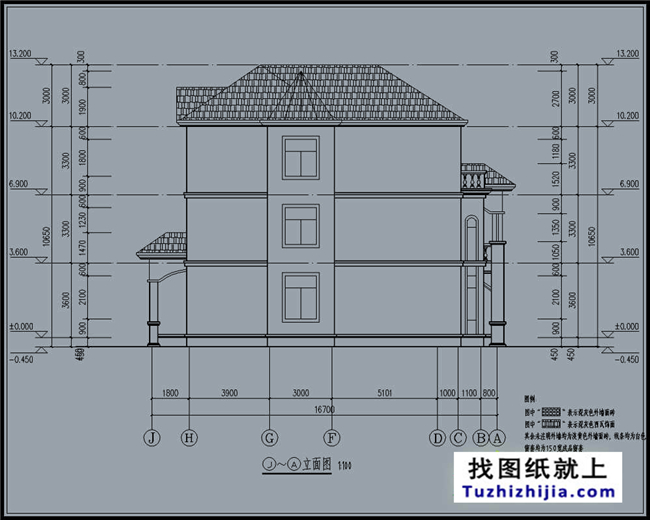

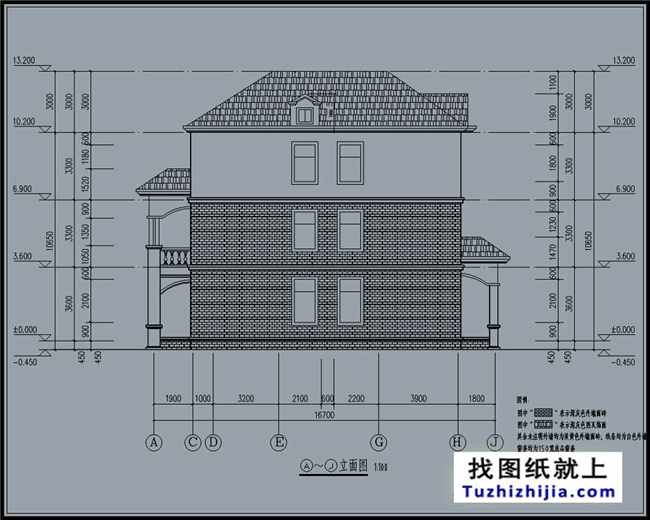

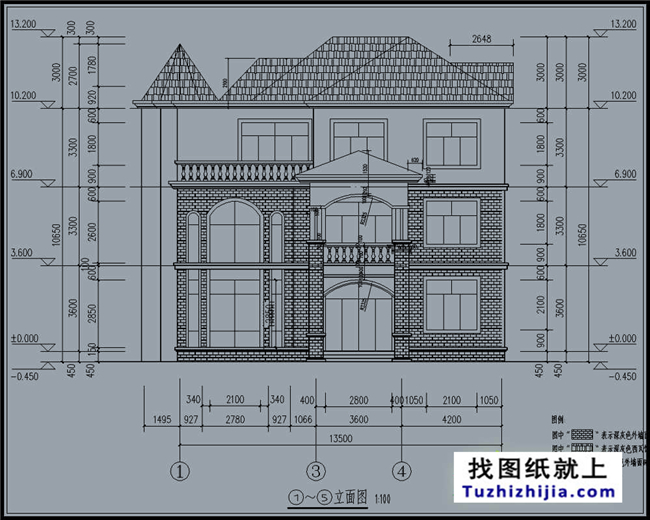

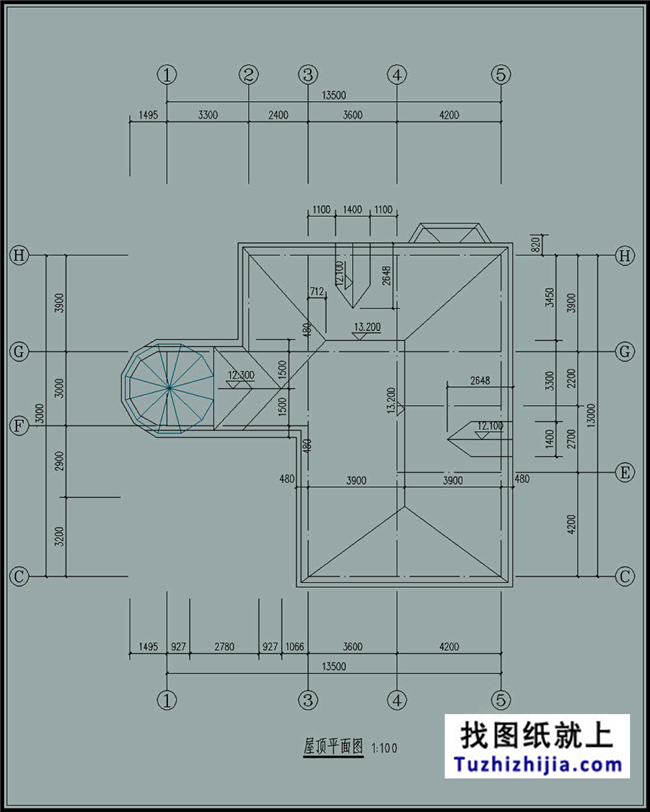

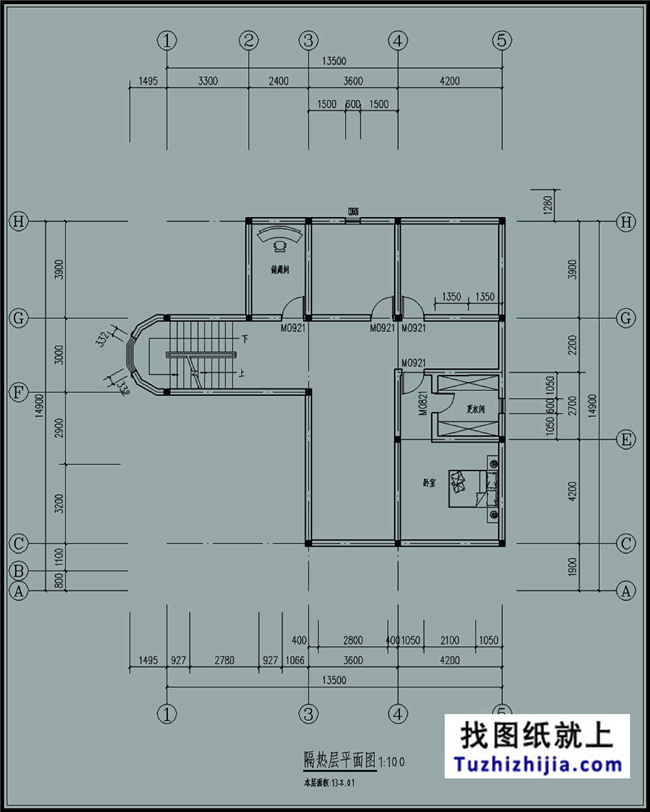

建施:建筑设计总说明、门窗表、一层平面图、二层平面图、三层平面图、阁楼平 面图、屋顶平面图、东立面图、南立面图、西立面图、北立面图、1-1剖面 图、门窗大样楼梯平面图、楼梯剖面图;

结施:结构设计总说明、结构构造详图、基础平面布置图' 基础大样图、一层柱位 布置图、二层柱位布置图、三层拄位布置图、拄配筋大样图、3.570梁施工 图、6.87梁施工图、10.17梁施工图、屋面梁施工图、3.570板施工图、6.87 板施工图、10.17板施工图、屋面板施工图、楼梯结构图;

水施:给排水设计说明及图例、一层给排水平面图、二层给排水平面图、三层给排 水平面图、给水系统图、排水系统图、卫生间大样图、太阳能热水器接管示 意图;

电施:电5设计说明及图例、一层照明平面图、二层照明平面图、三层照明平面图 阁楼层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、 阁楼层插座平面图、一层接地及弱电平面图、二层弱电平面图、三层弱电平 面图、阁楼层弱电平面图、屋顶防雷装置平面图、配电系统图卫生间局部等 电位联接示意详图、弱电系统图。
