造价20多万带阁楼的二层半房屋万博manbetx苹果app纸及外观效果图

图纸编号:S1384 占地面积:140平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,
限时促销:588元 原价998元 推荐等级:★★★★★
发布时间:2016-02-21
官方网站:https://tuzhizhijia.com 主体造价:20多万(仅供参考)
软件介绍

 本工程位于深圳市,为独栋万博manbetx官网客户端下载,总建筑面积为309平方米,室内外高差为0.450m,结构形式为砖混结构,使用耐久年限为50年,本工程为地上三层,建筑耐火等级为二级。

建筑占地面积:12.9m*10.8m=140平方米;

总建筑面积为:309平方米

造价预算:22万

建筑层数:三层;

建筑高度:11.7米(含屋顶)坡屋顶;

设计功能:

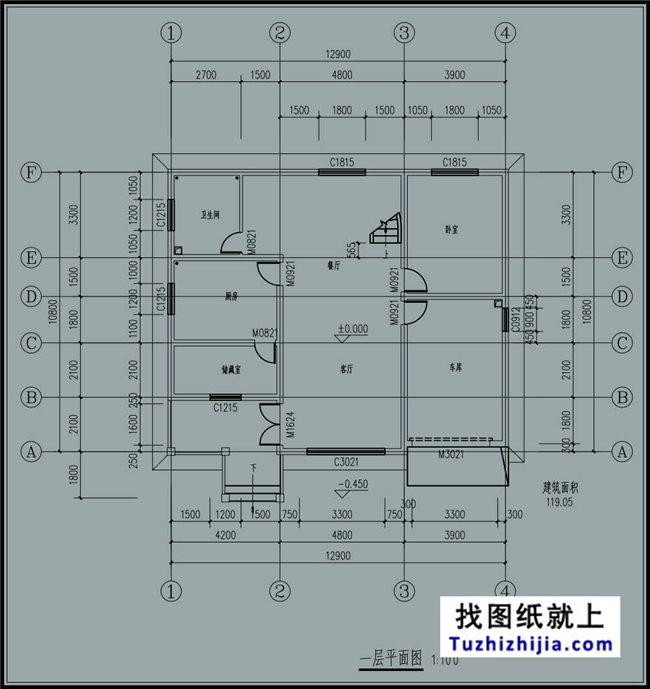

一层:卫生间、卧室、餐厅、厨房、储藏室、客厅、车库;

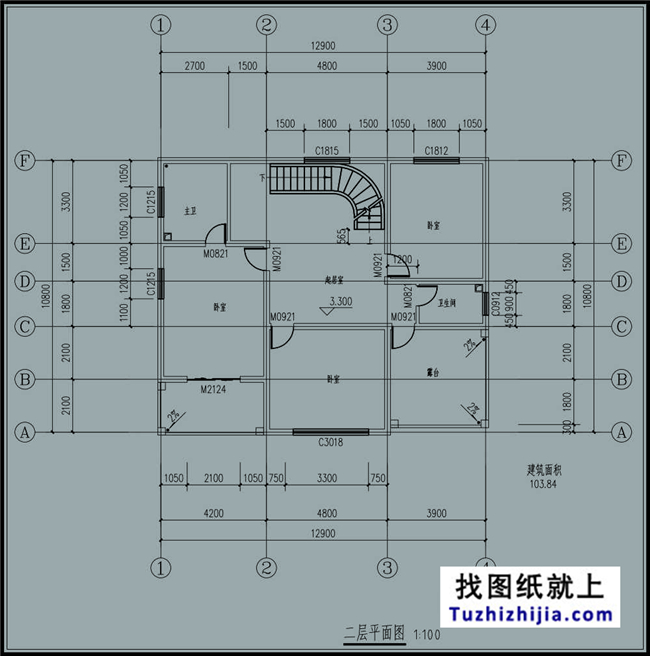

二层:主卫、3间卧室、起居室、卫生间、露台;

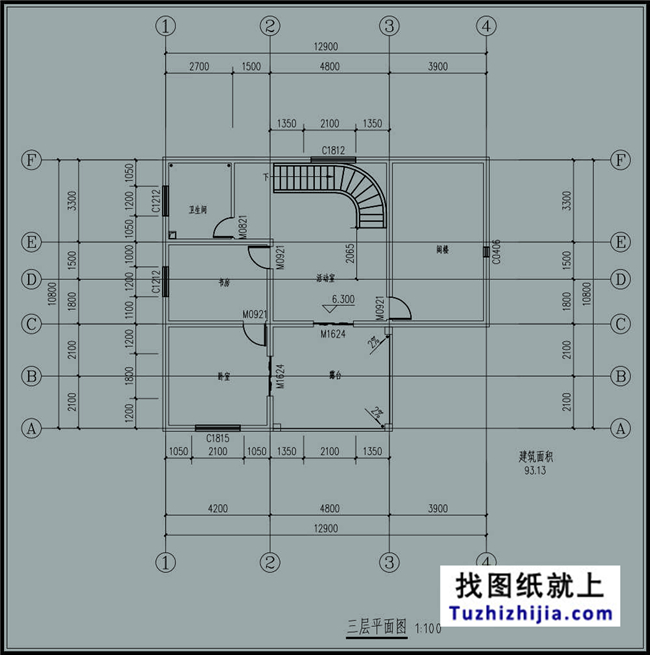

三层:卫生间、书房、卧室、活动室、阁楼、露台。

图纸目录:

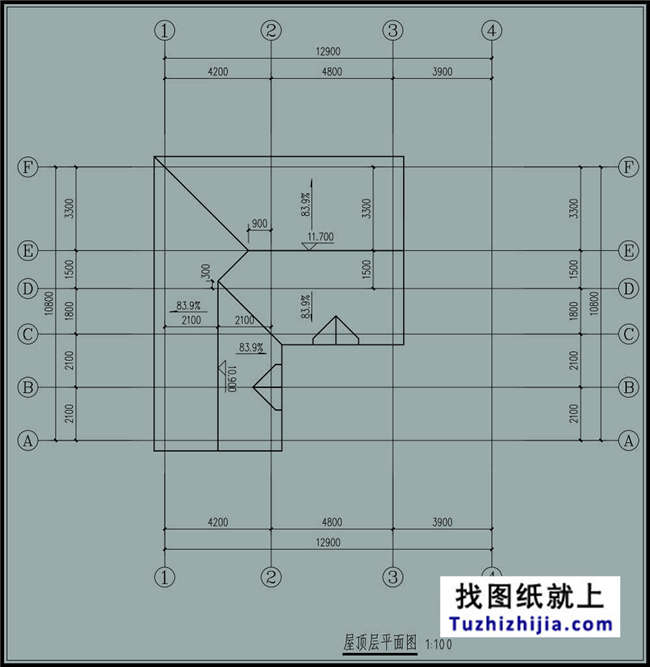

建筑:图纸目录、设计说明、一层平面图、门窗表、二层平面图、三层平面图、屋顶层平面图、正立面图、背立面图、右立面图、左立面图;

结构:图纸目录、结构设计说明、墙下条形基础平面布置图、墙下条形基础及独立基础配筋详图、一层顶梁配筋图、二层顶梁配筋图、三层顶梁配筋图、坡屋顶梁配筋图、一层顶板配筋图、二层顶板配筋图、三层顶板配筋图、坡屋顶板配筋图、一层构造柱及圈梁布置图、一层构造柱配筋详图一、一层构造柱配筋详图二、一层圈梁配筋详图、二层构造柱及圈梁布置图、二层构造柱配筋详图、二层圈梁配筋详图、三层构造柱及圈梁布置图、三层构造柱配筋详图、三层圈梁配筋详图、阁楼层构造柱及圈梁布置图、阁楼层构造柱及圈梁配筋详图、一层柱子配筋图、二层柱子配筋图;

电气:一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、一层照明开关平面图、二层照明开关平面图、三层照明开关平面图;

给排水:一层给排水平面图、二层给排水平面图、三层给排水平面图、1张效果图。

造价20多万带阁楼的二层半房屋万博manbetx苹果app纸及外观效果图
造价20多万带阁楼的二层半房屋万博manbetx苹果app纸及外观效果图
造价20多万带阁楼的二层半房屋万博manbetx苹果app纸及外观效果图
造价20多万带阁楼的二层半房屋万博manbetx苹果app纸及外观效果图
造价20多万带阁楼的二层半房屋万博manbetx苹果app纸及外观效果图



我们只做施工队看得懂的自建房图纸
全国知名万博manbetx官网客户端下载设计品牌
图纸说明

一、本站全部图纸均包含全套万博manbetx苹果app,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
