地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图

图纸编号:S1262 占地面积:109平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,
推荐等级:★★★★★ 发布时间:2016-02-18 官方网站:https://tuzhizhijia.com 主体造价:28~30万(仅供参考)
软件介绍

占地尺寸:面宽7.9米x进深13.5米

占地面积:109平方

建筑总面积/总层高:278.3平米(不含入户平台、阳台、露台)/总高12米,屋檐口高9.9米

施工图(建施图、结施图、水施图、电施图)共44张+高清效果图。

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、门窗、节点详图等)14张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)12张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)7张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)11张

平面功能介绍

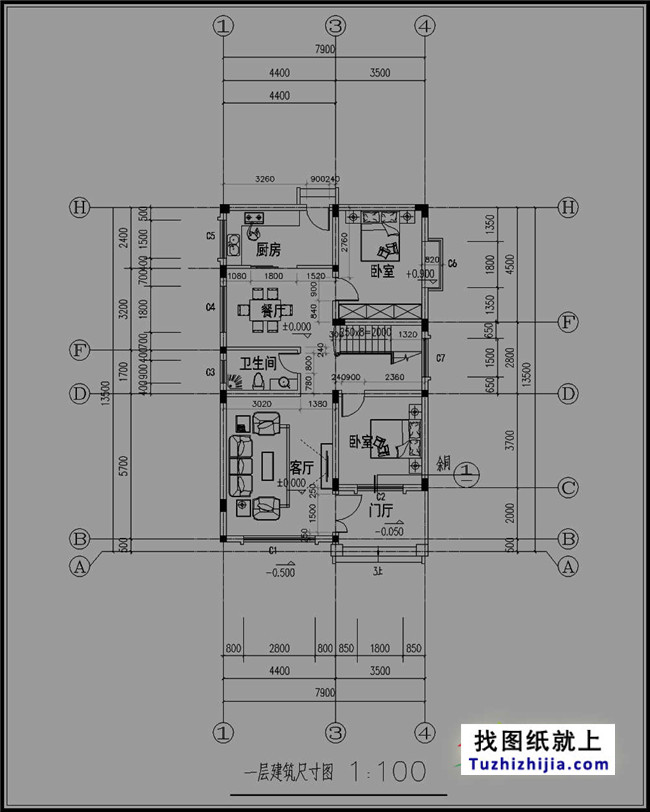

一层:两室两厅一厨一卫一楼梯

门廊(9㎡)右边前面卧室一(14.7㎡),左边客厅(26.1㎡),左边中间公卫(6.15㎡)左边后面餐厅/厨房(13.3/11.5㎡),右边中间双跑楼梯(11.2㎡),右边后面卧室(15.8㎡)。以上均为单空间建筑面积。

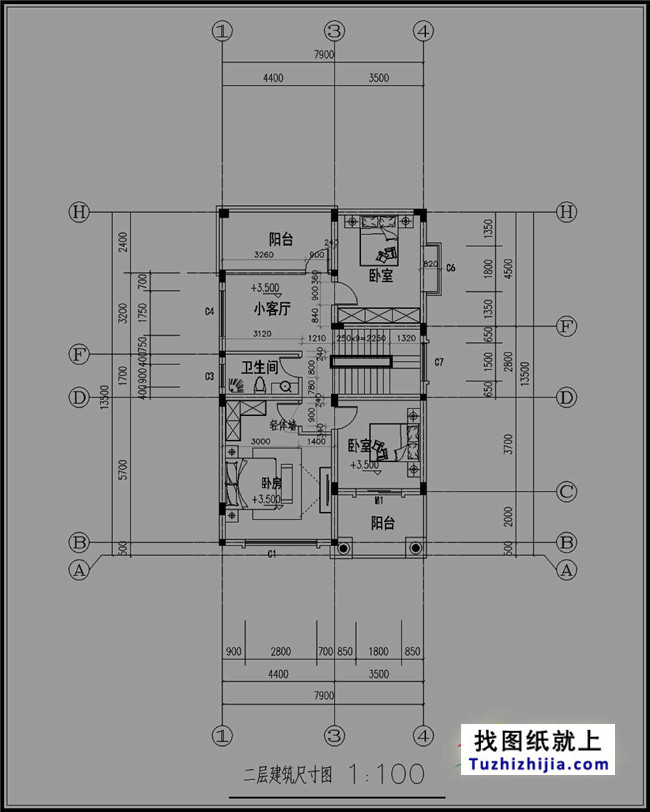

二层:三室一厅一卫一楼梯两阳台

左边前面主卧(23.4㎡),右边前面卧室一/阳台(14.7/8.8㎡),右边中间楼梯加过道(13.4㎡),左边后面客厅/阳台(13.3/11.5㎡),左边中间公卫(6.15㎡),右边后面卧室(16.5㎡)右边后面卧室二(15.8㎡)以上均为单空间建筑面积。

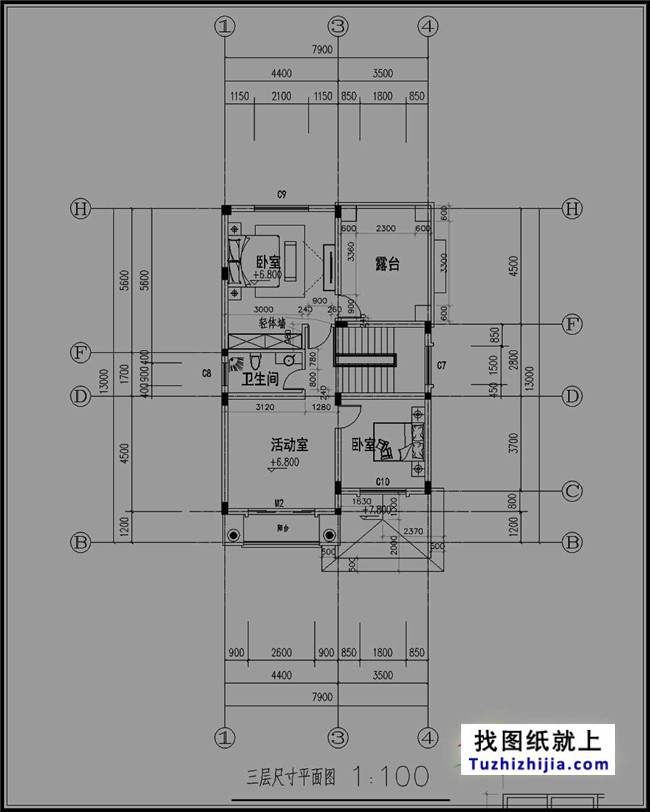

三层:三室一露台一阳台一卫生间一楼梯

左边前面活动室/阳台(19.8/5.3㎡),右边前面卧室一(14.7㎡)左中间卫生间(6.15㎡),左边后面主卧(22.9㎡),右边中间双跑楼梯和过道(13.4㎡),右边后面露台(15.8㎡)以上均为单空间建筑面积。

全套A3图纸+高清效果图,拿到即可施工。

地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图
地中海风格三层万博manbetx官网客户端下载万博manbetx苹果app纸,带外观效果图



图纸说明

一、本站全部图纸均包含全套万博manbetx苹果app,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
