实用万博客户端manbetx三层房屋万博manbetx苹果app纸,效果图+全套施工图

图纸编号:S1006 占地面积:113平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,
推荐等级:★★★★★ 发布时间:2016-02-12 官方网站:https://tuzhizhijia.com 主体造价:20~24万(仅供参考)
软件介绍

占地尺寸:面宽11.35米x进深10.8米

占地面积:113.7平方

建筑总面积/总层高:321.7平米(不含入户平台、阳台、露台)/总高11.7米,屋檐口高9.9米

平面功能介绍

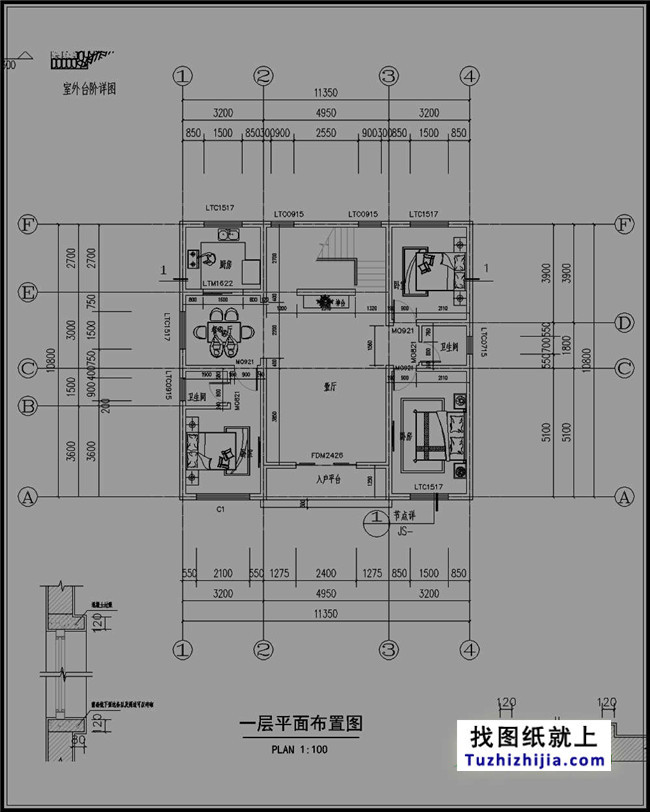

一层:三室两厅一厨两卫一楼梯

进门中间入户平台(5.88㎡),进门右边客房(14.38㎡),进门中间堂屋(31.7㎡)

左边房间带卫生间(14.38㎡),左边后面厨房餐厅(16.2㎡),后面中间楼梯(12.2㎡)

后面右边客房(11.8㎡),右边中间卫生间(2.45㎡),以上面积均为室内套内实用面积。

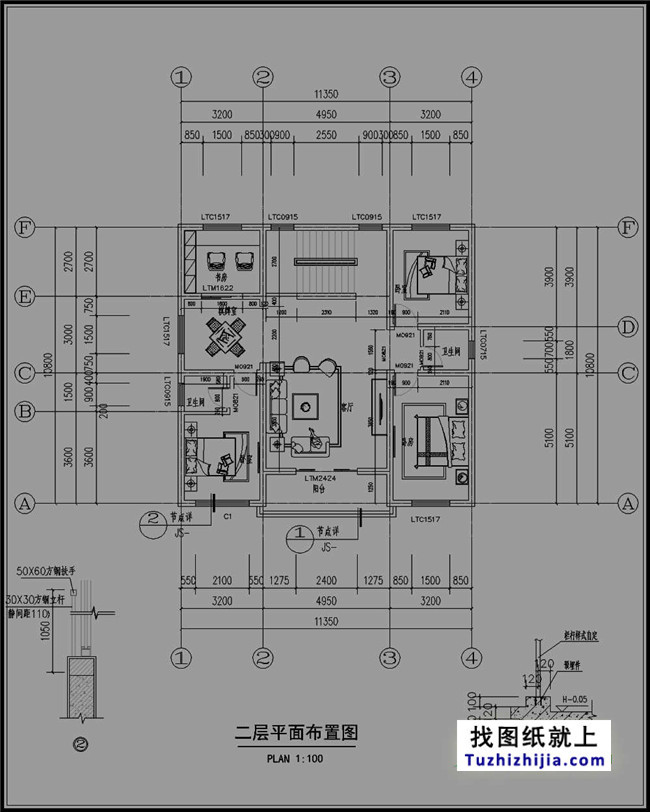

二层:三室一厅一阳台两卫一休闲室一书房一楼梯

入户平台上阳台(8.1㎡),左边前面带卫生间主卧室(14.38㎡),前面中间客厅过道(31.7㎡)

右边中间公卫生间(2.45㎡),左边后面书房(7.1㎡),后面中间休闲厅(8.2㎡),右边前面卧室(14.38㎡);后面中间楼梯(12.2㎡),右边后面房间(11.8㎡),以上面积均为室内套内实用面积。

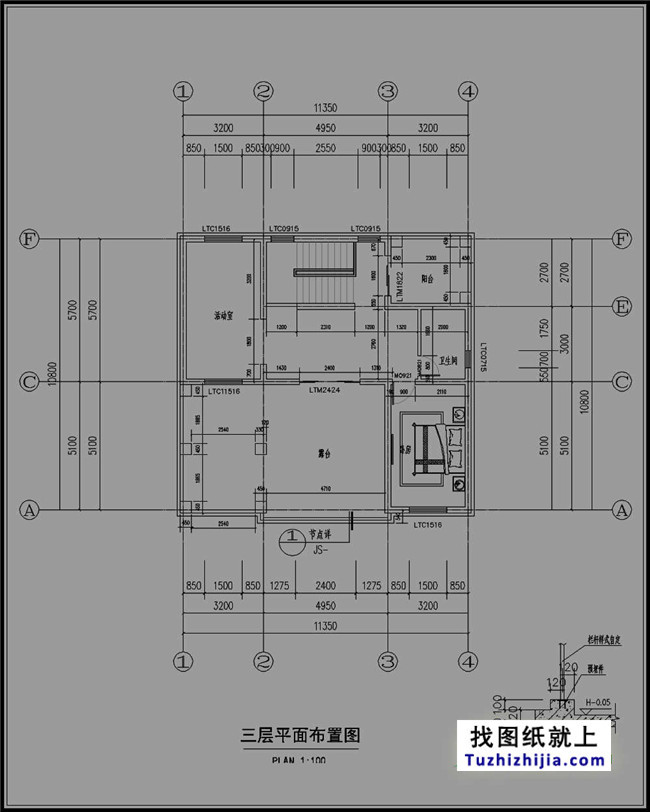

三层:一室一活动室两露台一卫生间一楼梯

右边前面中间露台(44.1㎡),右边前面卧室(14.38㎡)

右边中间公卫生间(4.85㎡),左边后面活动房(16.2㎡),后面右边楼梯(12.2㎡),右边后面阳台(8.6㎡),以上面积均为室内套内实用面积。

施工图(建施图、结施图、)共40张,效果图3张。

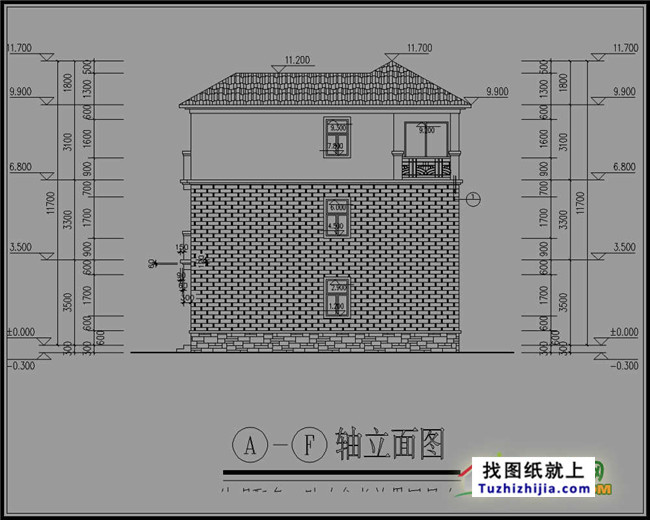

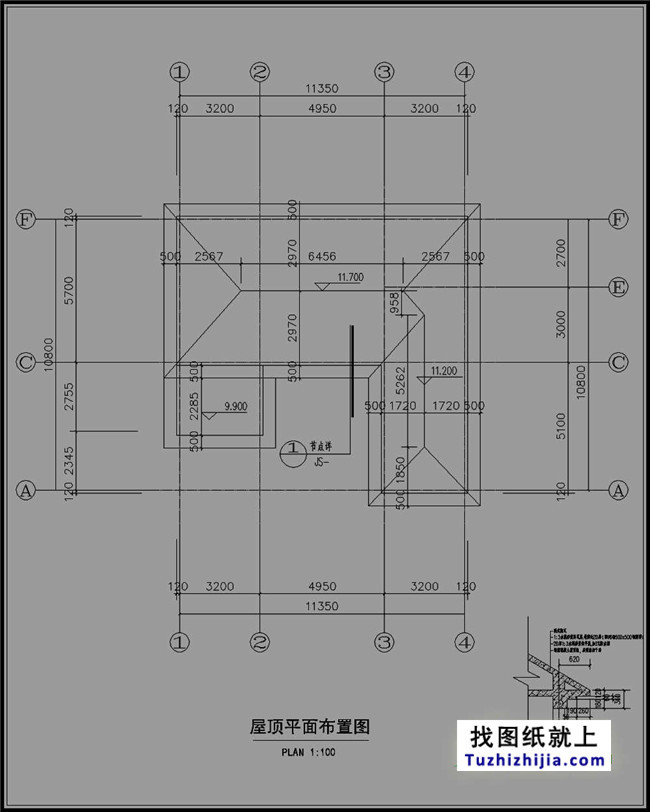

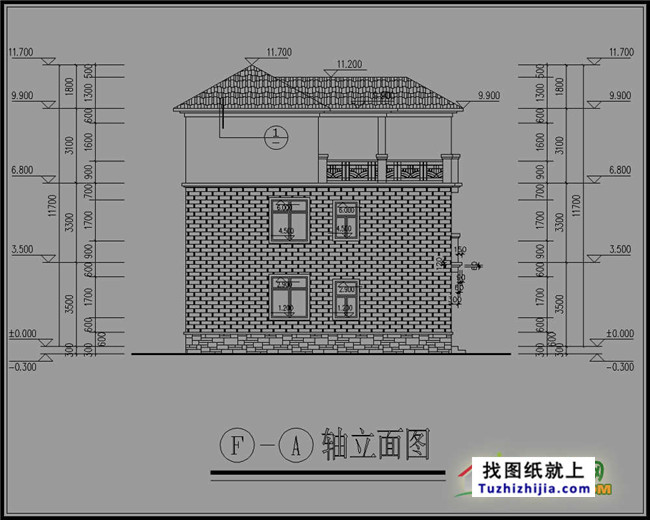

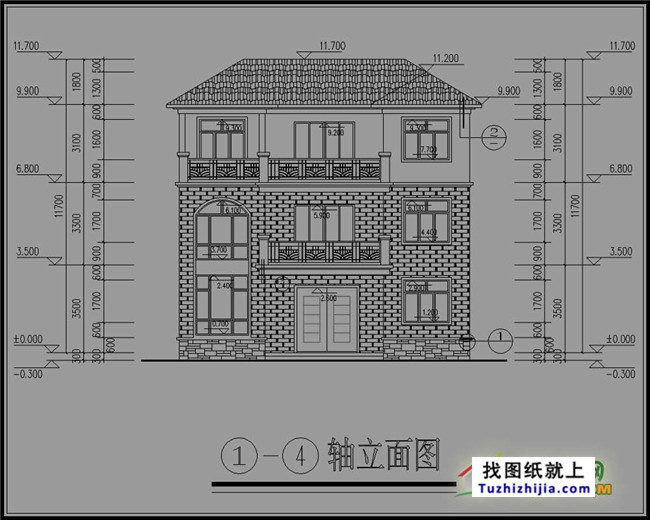

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、节点详图等)

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)

湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸
湖南实用三层房屋万博manbetx苹果app纸



我们只做施工队看得懂的自建房图纸
全国知名万博manbetx官网客户端下载设计品牌
图纸说明

一、本站全部图纸均包含全套万博manbetx苹果app,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
